Architettura Hardware e di rete
Infrastruttura in architettura IBM Blade System X | |
Descrizione componente | Qta |
Modello H 4 alimentatori, 6 switch Ethernet Layer 2/3, 2 switch FC 4Gbps, 2 Multi Switch Interconnect Module, Advanced Management Module, 2 PDU di alimentazione, manutenzione hardware nella modalità 24x7x4 IOR | 1 |
Lame HS21XM Doppio socket quadcore 5450 3.0 GHz 80 W, 32 Gb RAM, 1333 MHz, 12 MB L2, 2+2+2 porte 1 Gbit Ethernet, 2 porte FC 4 Gbps, doppio HDU interno 15.8 GB RAID 1 Stato solido, estensione della manutenzione hardware nella modalità 24x7x4 IOR | 3 |
Doppio controller FC 2+2 porte 4 Gbps, alimentazione ridondata, n° 8 HDU 450 GB 15 K rpm FC, VMware ESX option, software di gestione e management, software di multipath, estensione della manutenzione hardware nella modalità 24x7x4 IOR | 1 |
Libreria TS3100 36 Singolo Drive LTO 4 FC 4 Gbps, 20 data cartridges | 1 |
Gestione e monitoraggio dell’infrastruttura IBM IT Blade System X (Console ESX).
Server fisico HP DL380 G4 |
1 x Processore Intel® Xeon® a 3,00 GHz |
2 MB di cache L2 |
3 GB RAM |
2 dischi da 72 GB a 10.000 g/min U320 in configurazione raid1 + 4 dischi da 300 GB a 10.000 g/min U320 in conf. raid5 |
575 Watt, marchio di conformità CE Alimentatore CA ridondante hot-plug |
L’hardware IBM Blade System X, la Storage area Network, la libreria TS3100 36 e il server HP DL380 G4 sono dislocati presso la server farm Fastweb di Milano.
L’infrastruttura è collegata tramite PIX a VPN e servizi Internet centralizzati (banda disponibile: VPN 20 Mb/sec – Internet 20 Mb/sec).
Un ulteriore server fisico HP integrato nell’infrastruttura IT è dislocato nei locali elettro-termo controllati di Cerbara(PG) e collegato all’infrastruttura rete dati tramite VPN 8 Mb + backup 2 Mb in HSRP.
Principali caratteristiche |
1 x Processore Intel® P925® a 3,00 GHz |
2 GB RAM |
2 dischi da 160 Gb in mirroring configurazione raid 0 |
Alimentatore 450 Watt, marchio di conformità CE |
1.1 Nota integrativa convenzione con CESD srl
IBM System i5 520 | |
Processore POWERS5 | |
Edizione Value | |
Cache 36Mb | |
Memoria RAM 8Gb | |
Hard Disk 600 Gb |

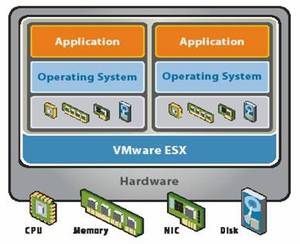

Schema dell'architettura di base della infrastruttura virtuale

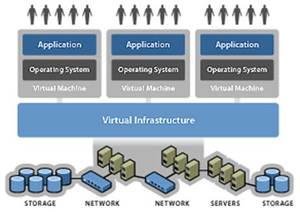

Schema dell'infrastruttura IT-Servizi
3. Software di gestione e monitoraggio Blade Server ESX
Software VmWare Academic | Qta |
Academic VMware Infrastructure Enterprise for 2 processors | 3 |
Academic Gold Support/Subscription* for VMware Infrastructure Enterprise for 2 Processors | 3 |
Vmware Virtualcenter infrastructure con 1 anno di supporto | 1 |
Academic Gold Support/Subscription* for VMware Virtualcenter | 1 |
4. Il backup/ripristino dati - Continuità del servizio

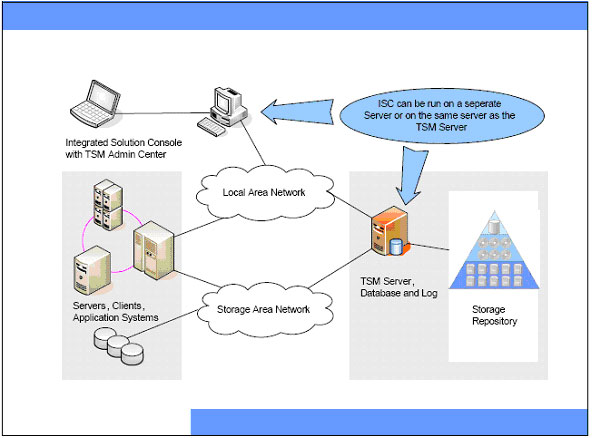

La soluzione hardware corrente prevede lo storage dei dati basato su SAN e backup su Libreria TS3100 36 tramite software di gestione Tivoli Storage Manager di IBM installato su server fisico HP DL380 G4.
5. Infrastruttura rete dati
L’infrastruttura di rete attualmente utilizzata si basa su tecnologia MPLS (Multi Protocol Label Switching) any to any che permette il collegamento in VPN nel rispetto dei requisiti di sicurezza necessari per le applicazioni critiche del sistema. La stessa rete fornisce l’accesso centralizzato ad internet.
Soluzione tecnologica di livello Enterprise.
Banda networking | |
Descrizione | Attuale |
VPN | 20 Mbit/s |
INTERNET | 20 Mbit/s |
La soluzione garantisce un adeguato livello di connettività al numero di studenti previsti dal piano di sviluppo.

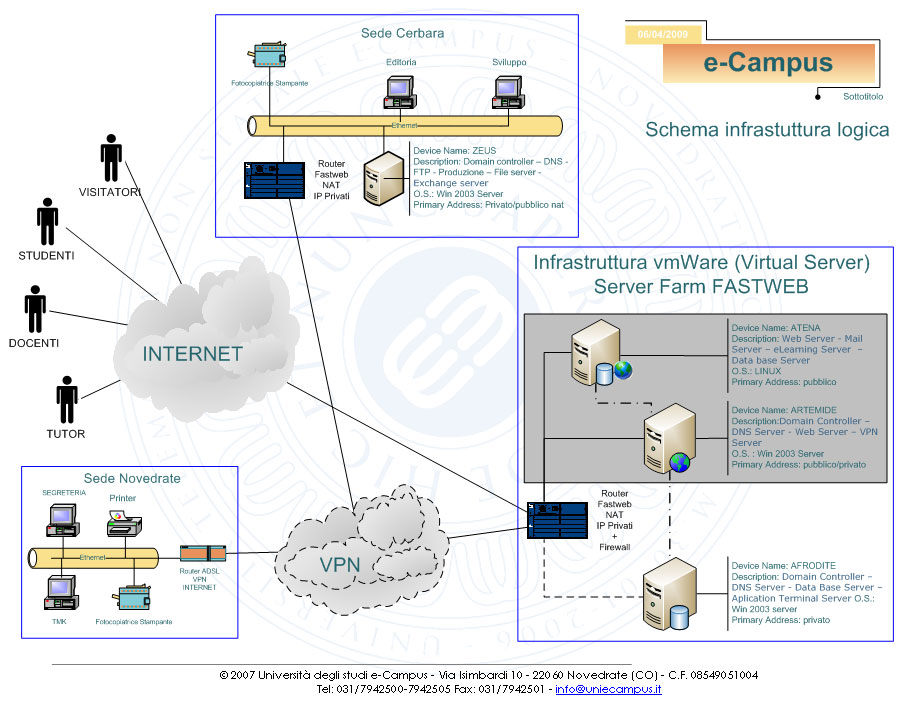

Server | O.S. | Servizi | Tipologia | Ubicazione |
ARTEMIDE | Win 2003 server | Domain Controller – DNS Server - Web Server – VPN Server | Virtuale | Server Farm Milano |
AFRODITE | Win 2003 server | Domain Controller – DNS Server - Data Base Server – Application Terminal Server | Virtuale | Server Farm Milano |
ATENA | Linux | Web Server - Mail Server – eLearning Server – Data base Server | Virtuale | Server Farm Milano |
ZEUS | Win 2003 server | Domain Controller – FTP Server – File Server – Exchange server | Fisico | Sede Cerbara |
7. Software di base infrastruttura logica server virtuali
Licenza | Tipologia |
SQL server 2005 standard edition | Base dati didattica |
MySql | Base dati eLearning |
FireBird | Base dati applicativi TINN |
Win 2003 server | O.S. |
Linux | O.S. |
Exchange server 2003 | Messaging & Office Collaboration |
Filezilla | FTP server produzione |
